ESP8266-4路远程开关(支持手动开关/MQTT远程控制/安卓APP控制)

TAIDONG 2020-11-08 PM 4504℃ 3条

通过ESP826-01制作4路智能开关


所需组件

ESP8266-01模块
HiLink 5V电源
AMS1117 IC
5V继电器（4个）
MCT2E IC（4个）
1N4007二极管（4个）
3pin端子连接器（4个）
BC547晶体管（4个）
10K电阻（8个）

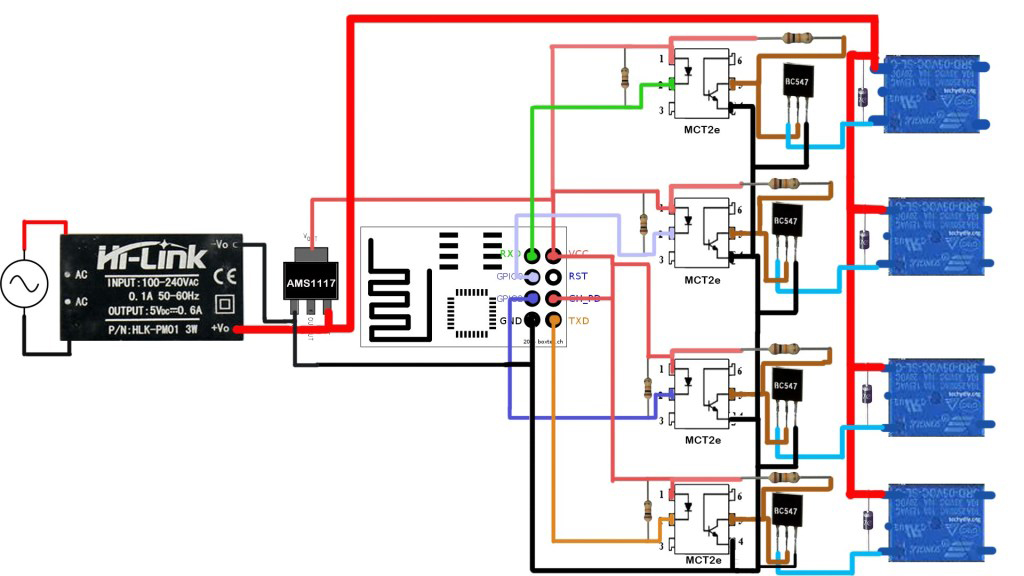

电路原理图

手动开关原理图

Code源码

此处省略/待分享

PCB设计图及分享下载

对于这个项目，我设计了2层PCB使其非常紧凑。在Easyeda.com上传PCB下单即可，该PCB设计文件对所有人开放。
下载地址：整理中...!

安卓APP控制

下载地址：整理中...！
